良工微阻球形止回閥HQ45X介紹：
微阻(zu)球形(xing)止回閥(fa)(fa)，采(cai)用橡膠包皮(pi)球為閥(fa)(fa)瓣，在介質(zhi)的(de)作用下，可在閥(fa)(fa)體內的(de)滑道上滾動，從(cong)而打(da)開(kai)或(huo)關閉(bi)閥(fa)(fa)門。流(liu)量大流(liu)阻(zu)損失(shi)小(xiao)，密封(feng)性能好(hao)，消聲(sheng)關閉(bi)，可減少水擊波。水平或(huo)垂直安裝均可。可用于冷水、熱(re)水、工業及生活(huo)污水等(deng)管網的(de)水泵出口(kou)，防止介質(zhi)倒流(liu)。
良工微阻球形止回閥(fa)HQ45X主要技(ji)術參數(shu)：
公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流(liu)體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標(biao)準: GB/T 13927 AP1598

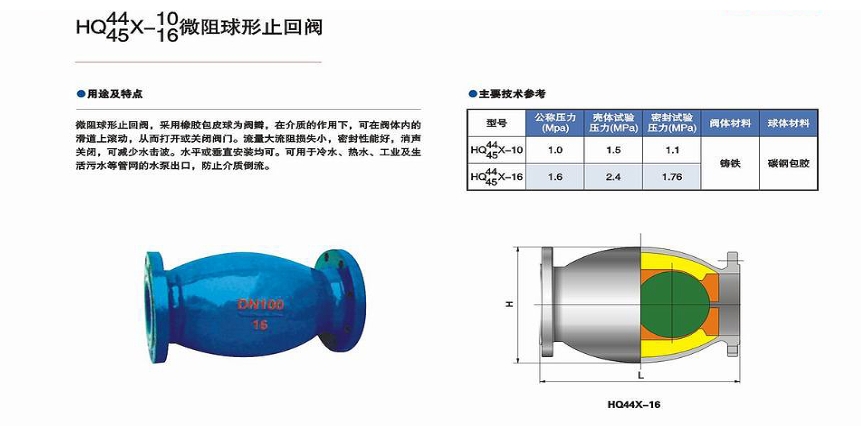

良工微阻球(qiu)形止回閥(fa)HQ45X結構(gou)圖：
良工微阻球形止回閥HQ45X鏈接尺寸：
HQ45X-10/16外型尺寸(cun) | ||||||||||||
公稱通徑 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L（mm) | 550 | 650 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 |
H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
連接尺寸 | 法蘭連(lian)接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84標準 | |||||||||||
