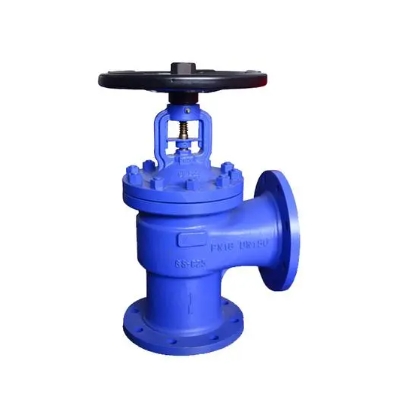

良工角式波紋管截止閥概述：
角式波紋管截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。波紋管截止閥廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。
良工角式波紋管截止閥壓力測試：
公(gong)稱壓力(li) | 1.6Mpa | 2.5Mpa | 4.0Mpa |
(nominal pressure) | |||
密封試(shi)驗(yan)(seal test) | 1.8MPa | 2.8MPa | 4.4MPa |
殼體強度(shell) | 2.4MPa | 3.6MPa | 6.0MPa |
適用溫度 | 300℃ | ||
(suitabletemprature) | |||
良工角式波紋管截止閥零件材料：
零件名稱 | 閥體(ti) body | 閥蓋 bonnet | 閥桿 stem | 閥(fa)瓣 disc | 密封面 | 填料 paking |
parta name | sealing face | |||||
GS-C25 | GS-C25 | GS-C25 | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
STL | GRAPHITE | |||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔(rou)性(xing)石墨 |
GRAPHITE | ||||||
STL | PTFE | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
GRAPHITE | ||||||
STL | PTFE | |||||
304L | Cf3 | CF3 | 316 | 304L | 304L | 柔(rou)性石墨 |
GRAPHITE | ||||||
STL | PTFE | |||||
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨(mo) |
GRAPHITE | ||||||
STL | PTFE |
良工角式波紋管截止閥鏈接尺寸：
型號 | WJ44H(F)-16 | ||||||||||||||
壓力等級 | PN16 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 90 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 | 425 |
H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量(KG) | 4 | 5 | 6 | 10 | 13 | 18 | 25 | 30 | 40 | 50 | 100 | 180 | 300 | 450 | 680 |
